索尼Event-Based Vision Sensor (EVS)介绍。


1. EVS传感器特性

相比于一般的相机以固定频率记录场景的绝对亮度，Event Camear (EC) 每个像素独立地、异步地记录相对亮度变化。其主要有以下几点特性：

  1. 像素值记录亮度变化。传统相机记录场景的绝对亮度，每一像素记录不同频段的信号强度，由此合成场景图片。而EC记录场景的相对变化，每一像素值为该像素的亮度发生的变化，记录场景的动态变化。
  2. 异步事件流输出。传统相机的输出是帧率一定的图片，而EC相机的输出是异步“事件流”(a stream of events)。每一“事件”为<时间、位置、亮度变化>组成的三元组。并且，EC相机的像素间是异步的，只要某一像素检测到亮度变化就会发送一个“事件”。
  3. 时间延迟和时间分辨率在微秒级。EC相机响应单个“事件”和两个“事件”的间隔都在微秒级。这对于低延迟、高速响应系统有着重要意义。
  4. 信号动态范围广。传统相机的信号动态范围为60dB，超出这个范围会导致信号为0或溢出（欠曝或过曝）。而EC相机的信号范围为140dB，使得它能在白天和晚上都能工作。
  5. 低功耗。EC相机只记录亮度变化，大大减少数据处理量。


2. 应用场景

  • 机器人、可穿戴设备
  • 目标识别、追踪
  • 手势识别
  • SLAM
  • 深度估计
  • HDR图像重构
  • 结构光3D扫描
  • …


3. 目前仍面临的困难

  • 异步的信息处理。目前大多CV方法都是针对图片的，其空间和时间都是对齐的。而对于“事件流”来说，如何处理异步信息是一个难题。
  • 信息缺失与混淆。EC相机的输出是二值化的(“ON”或“OFF”)，其能提供的信息很有限。同时，光照和运动变化都会带来亮度的变化，如何在信息缺失的条件下有效解离这两属性是一个难题。
  • 如何处理输入噪声。


4. 常见算法与应用

4.1 Event Camera原理

现有的Event Camera多指Dynamic Vision Sensor, DAVIS，即异步记录亮度变化的传感器。对每一像素来说，其记录信号强度的对数变化。如果信号强度变化超过一定阈值，则输出相应的“事件”。每一“事件”由 <(x,y),t,p>组成。其中，(x,y)为像素位置，t为时间，p为1-bit的二值信号，反应信号是增强(“ON”)还是减弱(“OFF”)。

4.2 Input Representation

  • 单个“事件”。对“事件”进行逐一处理，如probabilistic filter 和 Spiking Neural Network (SNN)。
  • 对“事件”进行批量处理。 根据时间t和位置(x,y)和一定的假设（如运动一致），对一定时间、空间内的“事件”进行统一处理，而后产生输出。
  • 将“事件流”转化为2D图片或2D柱状图。通过对“事件”进行计数或累积为2D图像，从而进行处理。这么做的好处有1）2D图像更熟悉；2）在2D图像中，缺失的信息也有意义，通常能反映边界等信息；3）与CNN兼容。
  • Time Surface (TS)。TS是一个2D图，其每一像素存储一个对应位置“事件”的时间戳。因此，TS是一个运动历史图(Motion history image)，越大的值代表时间上越临近的运动。
  • Voxel Grid。为保留时间维度的信息，使用3D柱状图记录“事件”，其中每个voxel代表一个像素和时间间隔。
  • 3D点云。将时间作为第3维度，每个“事件”为一个3D点。
  • Motion-compensated image。也叫image of warped events (IWE)，效果就是锐化边缘，时间对齐。
  • Reconstructed Image。

4.3 经典算法

4.3.1 Image of Warped Events (IWE): A Unifying Contrast Maximization Framework for Event Cameras, with Applications to Motion, Depth, and Optical Flow Estimation

这篇文章的核心思路就是，通过按照不同的假设（例如场景运动、目标深度等），将不同时刻的“事件”warp到同一时刻上，由此产生一张image of warped events (IWE)图片。而后通过计算该图片的对比度(contrast)，来估算参数。作者将该方法应用于深度、光流预测任务中。

举个直观的例子，一辆拖拉机以一定的速度沿着某一方向匀速行驶，它每隔一段时间就会抛下一块砖头。每个砖头都带有掉落的时间和位置信息。现在我们需要估算出这个拖拉机的运动速度和方向。怎么做呢，首先给拖拉机假设一个运动速度，然后根据运动信息回推每块砖头在$t_r$时刻的位置，然后把$t_r$时刻回推的砖头摞起来，看看有多高。摞起来的砖头最高的那个就是最正确的假设。

对应到EVS中，砖头就是“事件”，所有回推到$t_r$时刻的摞起来的砖头就是IWE，评判砖头高度的方法就是对比度(contrast)。

具体方法如下：

IWE framework

以运动估计为例，首先假定运动参数$\theta$， 而后根据参数将$t_k$时刻的“事件”的位置$x_k$warp到$t_{ref}$时刻上:

\[x_k'=\mathbf{W}(x_k,t_k;\theta)=x_k-(t_k-t_{ref})\theta,\]

这里，$\theta=v$是速度向量。基于此，我们生成一个二维数据H，即IWE：

\[H(x;\theta)=\sum_{k=1}^{N}b_k\delta(x-x_k'),\]

其中，$N$是“事件”数目，$b_k=1$，$\delta(\cdot)$判定$x_k’$是否落入$x$的周围。

而后，计算H的对比度（即方差）：

\[f(\theta)=\sigma^2(H(x;\theta))=\frac{1}{N}\sum_{i,j}(H(i,j)-\overline{H})^2,\]

其中，$\overline{H}$为$H$的均值。通过最大化$f(\theta)$，我们就可以得到最优的$\theta$。

与此类似，深度的估计是通过相机标定和不同时刻的位姿参数，将不同时刻“事件”回推到某一$t_r$时刻，得到IWE。而后计算该时刻IWE的对比度。最大对比度所对应的参数即为最优深度估计。

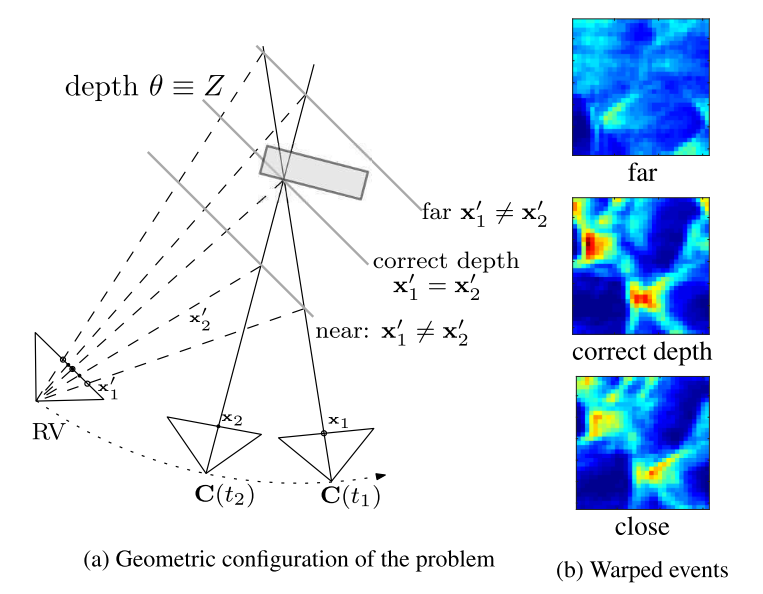

IWE depth

参考资料

  1. Gallego, G., Delbrück, T., Orchard, G., Bartolozzi, C., Taba, B., Censi, A., … & Scaramuzza, D. (2020). Event-based vision: A survey. IEEE transactions on pattern analysis and machine intelligence, 44(1), 154-180.
